Кран для манометра шаровой трехходовой 1/2 со спускником РУ16

Назначение и особенности трехходового крана для манометра

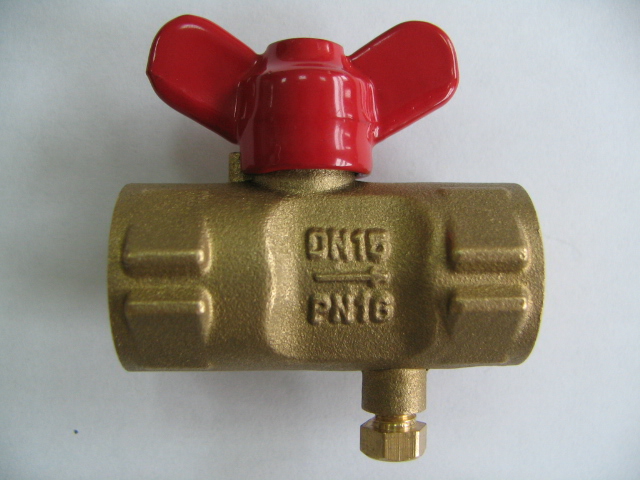

Трехходовой шаровой кран 1/2'' РУ16 со спускником и рукояткой типа «бабочка» представляет собой специализированную трубопроводную арматуру, предназначенную для установки перед контрольно-измерительными приборами (манометрами, датчиками давления). Устройство монтируется на технологических и инженерных трубопроводах систем отопления, горячего и холодного водоснабжения, а также в узлах учета и котельных установках.

Основная задача манометрического крана — обеспечение безопасной эксплуатации манометра, возможность его регулярной поверки, периодической продувки импульсной линии, сброса остаточного давления и оперативной замены прибора без необходимости полного отключения или опорожнения всей трубопроводной магистрали.

Конструктивные особенности и режимы работы

В отличие от стандартных запорных кранов, трехходовая конструкция со встроенным спускным отверстием позволяет переключать потоки рабочей среды в нескольких функциональных положениях:

• Рабочий режим: среда поступает из магистрального трубопровода непосредственно в измерительный механизм манометра для непрерывного контроля текущего давления в системе.
• Режим сброса давления (продувка и дренаж): перекрытие подачи рабочей среды из магистрали и одновременный сброс давления из полости манометра через встроенный спускник. Это позволяет стрелке прибора вернуться в нулевое положение для проверки корректности калибровки.
• Режим обслуживания и замены: полное отсечение манометра от давления трубопровода со стравливанием остаточной среды, что дает возможность безопасно демонтировать измерительный прибор для поверки или планового ремонта.

Управление краном осуществляется компактной рукояткой-бабочкой, которая обеспечивает удобство монтажа и поворота даже в условиях ограниченного пространства распределительных коллекторов и тепловых пунктов.

Преимущества использования шарового крана со спускником

• Надежность и герметичность: шаровой затвор обеспечивает плавный ход и высокий класс герметичности перекрытия потока при номинальном рабочем давлении РУ16 (до 1,6 МПа).
• Удобство обслуживания КИПиА: встроенный спускник исключает необходимость установки дополнительных тройников, кранов и фитингов, существенно упрощая обвязку измерительного узла.
• Стойкость к коррозии: прочный латунный корпус и износостойкие уплотнительные элементы рассчитаны на длительную безаварийную эксплуатацию в контакте с водой, паром и неагрессивными средами.
• Универсальность монтажа: стандартная трубная резьба 1/2 дюйма позволяет быстро интегрировать кран в большинство типовых систем без применения сложных переходников.

Область применения и монтаж

Кран для манометра 1/2 РУ16 широко применяется на следующих объектах:

• Индивидуальные и центральные тепловые пункты (ИТП, ЦТП), котельные и насосные станции;
• Узлы ввода водопровода в многоквартирные, общественные и частные жилые здания;
• Промышленные технологические трубопроводы и пневматические магистрали;
• Распределительные гребенки и смесительные контуры систем радиаторного отопления и теплого пола.

Монтаж изделия выполняется с соблюдением направления потока рабочей среды. Для надежной герметизации резьбовых соединений рекомендуется использовать сантехнический лен с уплотнительной пастой, тефлоновую ФУМ-ленту или анаэробные герметики. Перед вводом узла в эксплуатацию необходимо убедиться в плавности хода рукоятки и надежности закрытия спускного клапана.
