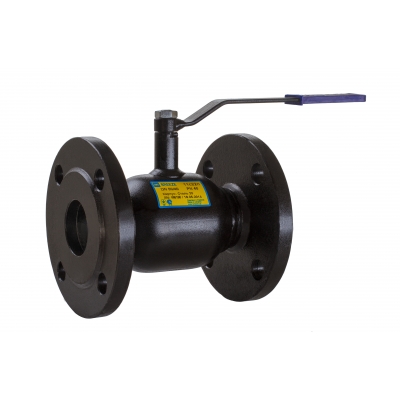

Кран шаровой фланцевый ДУ 40/30 PN40

Описание и назначение фланцевого шарового крана ДУ 40/30 PN40

Кран шаровой ДУ 40/30 PN40 фланцевый представляет собой надежный элемент запорной трубопроводной арматуры, предназначенный для полного перекрытия или открытия потока рабочей среды. Изделие широко применяется в системах центрального и индивидуального отопления, холодного и горячего водоснабжения, а также на промышленных и технологических трубопроводах, транспортирующих неагрессивные жидкие и газообразные среды.

Конструкция с типоразмером ДУ 40/30 выполнена со стандартным (редуцированным) проходным сечением, где диаметр прохода шара составляет 30 мм при присоединительном диаметре фланцев 40 мм. Такое решение обеспечивает оптимальный баланс гидравлического сопротивления, уменьшает крутящий момент при повороте затвора и снижает нагрузку на запорные элементы.

Технические и конструктивные особенности

Арматура рассчитана на стабильную работу в трубопроводах с повышенным номинальным давлением PN40 (до 4,0 МПа / 40 бар). Фланцевый способ монтажа гарантирует прочность соединения и устойчивость к вибрационным нагрузкам.

• Тип присоединения: фланцевое соединение, обеспечивающее жесткую и надежную фиксацию между ответными фланцами трубопровода с возможностью многократного демонтажа.
• Номинальное давление (PN): 40 кгс/см² (4,0 МПа), что позволяет устанавливать кран в ответственных инженерных узлах.
• Номинальный диаметр: ДУ 40 с эффективным проходом 30 мм (редуцированный шар).
• Запорный узел: гладкий полированный сферический затвор из коррозионностойкой стали, обеспечивающий легкий поворот рукоятки и плотный контакт с седловыми уплотнениями.
• Уплотнительные материалы: прочные полимерные уплотнители, сохраняющие эластичность и герметичность при широком температурном диапазоне рабочей среды.

Преимущества использования шарового крана ДУ 40/30 PN40

Применение фланцевых шаровых кранов в инженерных сетях обусловлено их высокими эксплуатационными характеристиками:

• Высокий класс герметичности: конструкция полностью исключает утечки среды через затвор и шток в закрытом положении.
• Универсальность монтажа: кран может устанавливаться в любом пространственном положении на горизонтальных и вертикальных участках трубопровода.
• Простота управления: открытие и закрытие осуществляются поворотом рукоятки на 90 градусов, что позволяет оперативно перекрыть поток при необходимости.
• Надежность и ремонтопригодность: фланцевое крепление упрощает проведение планового осмотра, ревизии или замены межфланцевых прокладок без разрезания трубопровода.
• Стойкость к гидравлическим нагрузкам: прочный корпус устойчив к перепадам давления и гидравлическим ударам в системе.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и безаварийной службы изделия рекомендуется соблюдать основные правила монтажа:

• Перед установкой очистите прилегающие участки труб и внутреннюю полость крана от окалины, пыли и строительного мусора.
• Следите за соосностью ответных фланцев, чтобы исключить механические перекосы и избыточное напряжение на корпус арматуры.
• Затяжку крепежных шпилек и болтов производите равномерно крест-накрест в несколько подходов.
• Кран является запорным устройством и должен эксплуатироваться только в крайних положениях («полностью открыт» или «полностью закрыт»). Использование в качестве регулирующего дросселя не допускается, так как это приводит к износу уплотнительных седел.

В магазине «Ремстройцентр-Н» в Димитровграде представлен широкий выбор запорной арматуры, фланцев, прокладок и крепежных элементов для комплектации надежных систем водоснабжения и отопления.
