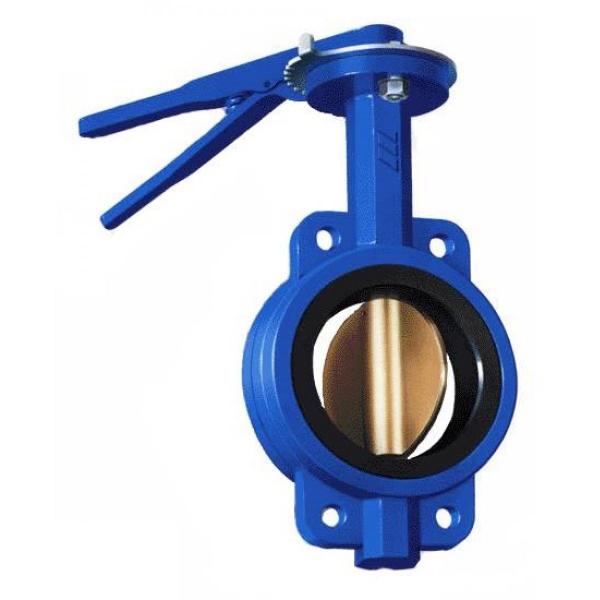

Затвор ДУ 40 PN16 поворотный дисковый ручной (темп -30...+130)

Назначение и область применения

Затвор дисковый поворотный ДУ 40 PN16 с ручным приводом представляет собой элемент запорно-регулирующей арматуры, широко применяемый в инженерных сетях водоснабжения, отопления, вентиляции, а также на технологических трубопроводах промышленных предприятий. Устройство предназначено для перекрытия или селективного регулирования расхода жидких и газообразных сред, нейтральных к материалам проточной части.

Благодаря компактной межфланцевой конструкции и малым габаритам, данный затвор является эффективной заменой громоздким чугунным и стальным задвижкам, а также стандартным пробковым кранам на трубопроводах диаметром 40 мм (DN 40).

Конструктивные особенности и преимущества

Конструкция поворотного дискового затвора включает в себя литой корпус, поворотный диск, проходящий через него вал (шток), а также эластичное уплотнение, обеспечивающее высокую герметичность перекрытия потока.

• Рабочий диапазон температур: конструкция рассчитана на работу со средами в диапазоне температур от -30 °C до +130 °C, что позволяет эксплуатировать затвор как в системах хладоснабжения и холодного водоснабжения, так и в контурах горячей воды и теплоснабжения.
• Номинальное давление PN16: арматура выдерживает рабочее давление до 1,6 МПа (16 бар), гарантируя надежность работы при гидроударах и штатных колебаниях давления.
• Ручное управление: переключение положений «открыто/закрыто» и фиксирование промежуточных положений диска осуществляется с помощью рукоятки с фиксатором (рычага), что упрощает настройку гидравлического режима.
• Межфланцевый монтаж: затвор устанавливается между стандартными ответными фланцами трубопровода, фиксируясь стяжными шпильками или болтами, что существенно ускоряет монтажные и демонтажные работы.
• Низкое гидравлическое сопротивление: в полностью открытом состоянии диск располагается вдоль потока, минимально препятствуя движению рабочей среды.

Технические характеристики

• Условный проход (DN / ДУ): 40 мм
• Номинальное давление (PN): 16 бар (1,6 МПа)
• Тип управления: ручной (рукоятка / рычаг)
• Рабочая температура: от -30 °C до +130 °C
• Тип присоединения: межфланцевый
• Категория арматуры: Вентиля, задвижки, затворы
• Артикул: 9032

Рекомендации по монтажу и эксплуатации

Для обеспечения длительного срока службы и сохранения герметичности изделия при монтаже следует соблюдать ряд базовых правил:

• Перед установкой затвора необходимо тщательно очистить прилегающие участки трубопровода и фланцы от строительного мусора, окалины и ржавчины.
• Монтаж рекомендуется производить в полуоткрытом положении диска (примерно на 10–15 градусов), чтобы исключить заклинивание или повреждение манжеты уплотнения фланцами.
• Не требуется использование дополнительных межфланцевых прокладок, так как выступающие края эластичной манжеты затвора выполняют роль уплотнения.
• Болтовые соединения следует затягивать крест-накрест с равномерным усилием, не допуская перекоса фланцев.
• Периодически рекомендуется производить осмотр внешнего состояния рукоятки и крепежа, а также производить контрольные циклы открытия-закрытия.
