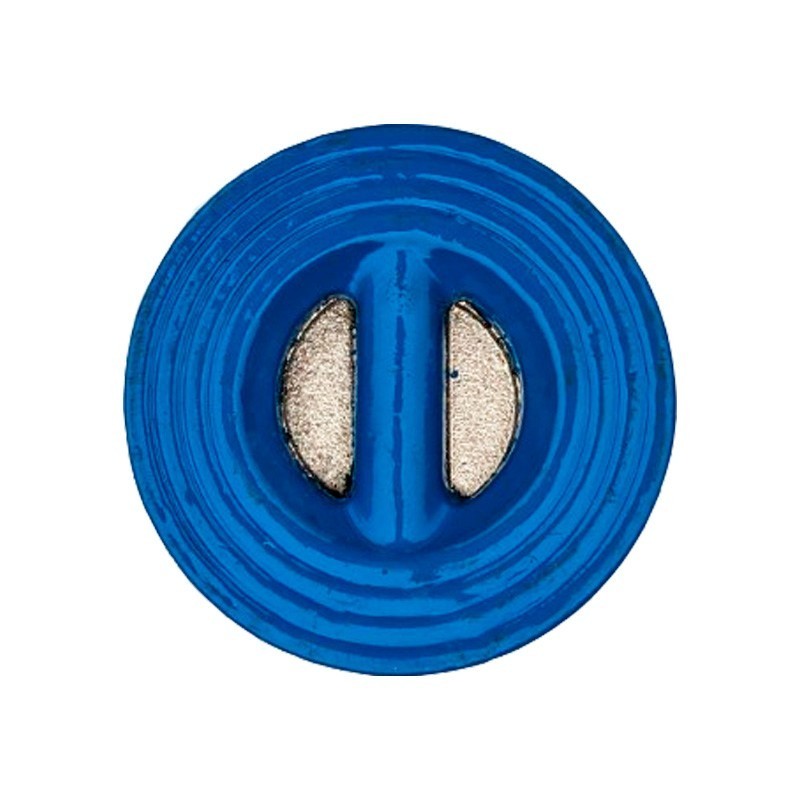

Клапан обратный межфланцевый двухдисковый ДУ-50 PN16

Обратный межфланцевый двухдисковый клапан ДУ-50 PN16 — элемент трубопроводной арматуры, предназначенный для автоматического перекрытия обратного потока рабочей среды. Модель устанавливается между ответными фланцами и применяется на трубопроводах с условным проходом ДУ-50. Обозначение PN16 указывает на класс номинального давления арматуры.

Клапан работает без постоянного ручного управления: при движении среды в заданном направлении поток открывает диски, а при его остановке или изменении направления проход закрывается. Такое устройство помогает защитить участок трубопровода и подключённое оборудование от нежелательного обратного движения среды.

Назначение обратного клапана

Основная задача изделия — пропускать рабочую среду только в предусмотренном направлении. Клапан может использоваться как часть трубопроводной системы, если его параметры соответствуют проектным требованиям, характеристикам среды и условиям эксплуатации.

• предотвращает обратное движение потока;
• срабатывает автоматически при изменении направления движения среды;
• подходит для межфланцевого монтажа;
• имеет номинальный проход ДУ-50;
• соответствует классу номинального давления PN16.

Особенности межфланцевого двухдискового исполнения

Межфланцевая конструкция предусматривает размещение корпуса клапана между фланцами трубопровода. Такое решение позволяет встроить арматуру в монтажный узел без отдельного фланцевого корпуса. Двухдисковая схема разделяет запирающий элемент на две части, которые открывают проход под действием прямого потока и закрывают его при возникновении обратного движения.

При подборе необходимо учитывать не только обозначения ДУ-50 и PN16, но также монтажные размеры, исполнение присоединительных поверхностей и доступное пространство на участке установки. Материал корпуса, дисков и уплотнений, допустимую температуру и совместимость с конкретной рабочей средой следует уточнять по технической документации изделия.

Основные сведения

• Тип изделия: обратный клапан;
• Конструкция: межфланцевая, двухдисковая;
• Условный проход: ДУ-50;
• Класс номинального давления: PN16;
• Артикул: 530202;
• Способ управления: автоматическое срабатывание от направления потока.

Рекомендации по выбору и монтажу

Перед покупкой сопоставьте параметры клапана с проектом трубопроводной системы. Условный проход арматуры должен соответствовать присоединяемому участку, а класс давления — расчётным рабочим условиям. Дополнительно важно проверить строительную длину, наружные габариты и совместимость клапана с применяемыми фланцами.

При монтаже необходимо соблюдать направление потока, указанное на корпусе или в документации производителя. Ответные фланцы должны быть соосными, а уплотнительные элементы — подходить к выбранному соединению и рабочей среде. Затяжку крепежа выполняют равномерно, не допуская перекоса корпуса. Положение установки и требования к прямым участкам трубопровода определяются проектом и инструкцией на арматуру.

После установки следует проверить герметичность соединения и корректность работы клапана в составе системы. Монтаж, испытания и ввод трубопроводной арматуры в эксплуатацию должны выполняться с соблюдением действующих технических требований и мер безопасности.
