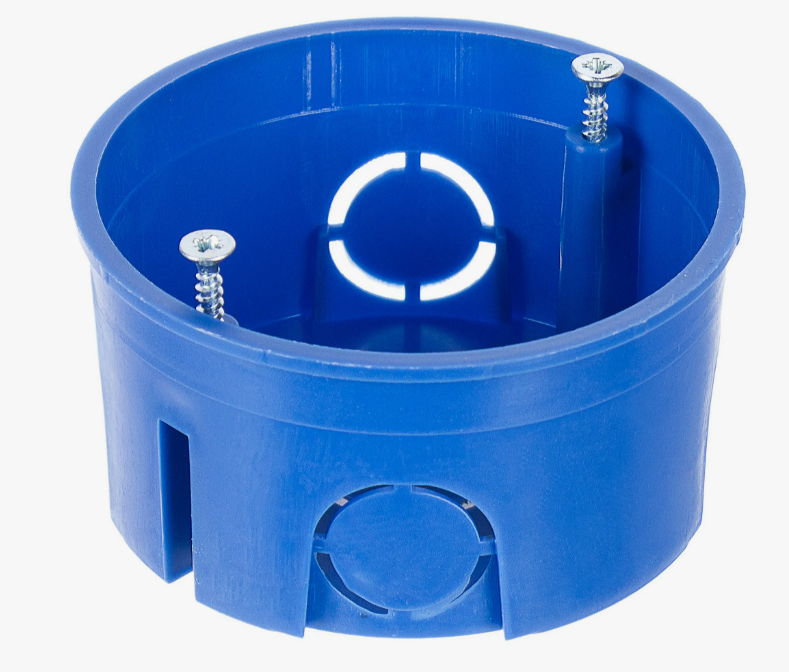

Коробка монтажная (подрозетник) СП в бетон 68х40

Монтажная коробка (подрозетник) для скрытой проводки (СП) размером 68х40 мм — это базовый и надежный элемент электромонтажной системы. Изделие разработано для безопасной и долговечной фиксации силовых розеток, выключателей, переключателей, светорегуляторов, а также слаботочных разъемов в твердые стеновые основания: бетон, железобетон, кирпич, газобетон и керамзитобетонные блоки.

Назначение и область применения

Установочная коробка используется при выполнении скрытых электромонтажных работ в жилых домах, квартирах, офисных и коммерческих помещениях. Она служит изоляционным защитным стаканом, который предотвращает контакт токоведущих частей электроприборов со строительными конструкциями и защищает механизмы от строительной пыли и механических повреждений.

Коробка подходит для монтажа широкого спектра электроустановочных изделий:

• силовых розеток на 220 В с заземляющим контактом и без него;
• одноклавишных, двухклавишных и проходных выключателей освещения;
• терморегуляторов теплого пола и диммеров;
• компьютерных (RJ-45), телевизионных (TV/SAT) и телефонных розеток.

Конструктивные особенности и преимущества

Подрозетник 68х40 мм спроектирован с учетом требований профессиональных электромонтажников и обеспечивает удобство на всех этапах монтажа:

• Компактные размеры (диаметр 68 мм, глубина 40 мм): стандартный внешний диаметр позволяет использовать для высверливания типовые коронки по бетону, а глубина 40 мм дает возможность монтировать подрозетник даже в тонких межкомнатных перегородках без риска сквозного повреждения стены.
• Прочный и термостойкий пластик: корпус выполнен из износостойкого полипропилена, устойчивого к деформации, механическим нагрузкам и термическому воздействию, что повышает общий уровень пожарной безопасности электросети.
• Перфорированные кабельные вводы: на боковых стенках и дне предусмотрены легко выламываемые отверстия различного диаметра для быстрого и аккуратного заведения кабелей ВВГ, NYM или гофрированных труб под нужным углом.
• Универсальные варианты крепления: фиксация электроустановочных механизмов внутри подрозетника может осуществляться как с помощью стандартных винтов/саморезов через монтажные отверстия, так и с помощью распорных лапок прибора.
• Возможность блочного монтажа: конструкция предусматривает стыковку нескольких коробок в ряд для последующей установки многопостовых рамок на 2, 3, 4 или 5 постов с межосевым расстоянием 71 мм.

Рекомендации по монтажу в бетон и кирпич

Установка коробки в монолитные и блочные основания выполняется в следующем порядке:

• Разметка центра отверстия на стене в соответствии с планом электропроводки.
• Высверливание гнезда перфоратором с коронкой по бетону диаметром 68–70 мм на глубину не менее 45 мм.
• Очистка ниши от пыли, штробление кабельного канала и заведение провода через выломанное отверстие в корпусе коробки.
• Фиксация подрозетника в гнезде с помощью гипсового раствора, штукатурной смеси или алебастра заподлицо с плоскостью стены.

Технические параметры

• Тип изделия: монтажная коробка (подрозетник);
• Тип проводки: скрытая проводка (СП);
• Назначение: монтаж в бетон, кирпич, камень, пеноблок;
• Диаметр: 68 мм;
• Глубина: 40 мм;
• Материал: термостойкий пластик / полипропилен;
• Степень защиты: IP20.
